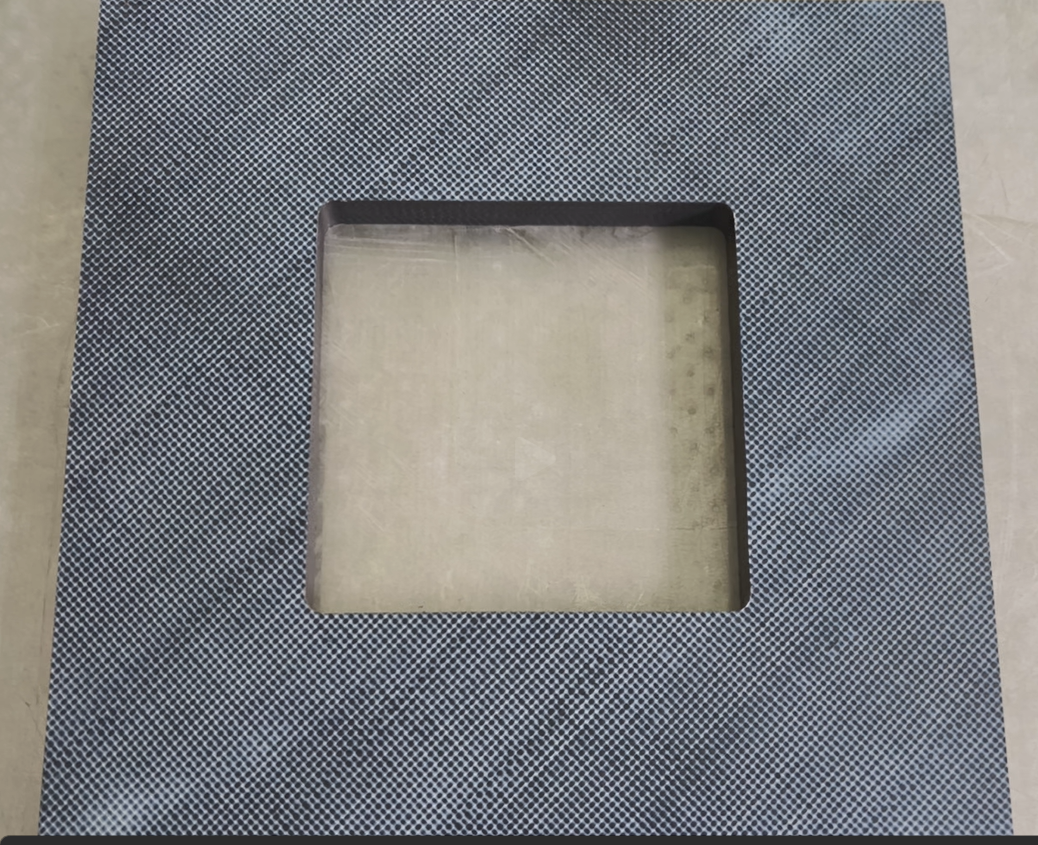

CF/PEEK 网格布厚板（编织碳纤维织物增强 PEEK 厚层板）
一、材料结构
基体：PEEK（聚醚醚酮，Tm≈343℃，Tg≈143℃，长期连续使用 260~280℃）
增强相：连续碳纤维编织网格布（3K/6K/12K 平纹、2/2 斜纹、缎纹），经纬纱互相交织形成网格纹理，纤维存在轻微屈曲
成型方式：多层CF 织物 PEEK 预浸料叠层，370~400℃高温高压热压固结为实心厚板；厚度≥5mm，厚板可做到 30~40mm
铺层：常用 [0/90] 正交、[±45] 或准各向同性铺层，平面两个方向力学性能均衡，没有 UD 单向板那种横向极弱的短板
微观特点：纤维有编织屈曲，所以同纤维体积分数下，强度模量低于 UD 单向板；但各向均衡、抗冲击 / 抗分层更好。
二、典型材料性能（3K 斜纹 CF 织物 / PEEK，纤维体积 55% 左右）
密度：1.54~1.56 g/cm³
0° 拉伸强度：700~800 MPa；模量：50~60 GPa
90° 方向性能和经向差距不大，各向均衡（和 UD 单向板巨大差异）
层间剪切强度高，冲击后损伤容限优于 UD 板；
长期使用温度：260℃，短时峰值 300℃；
耐湿热、耐水解、耐油、耐多数化学介质；高温蠕变低。
三、优点
双向力学均衡，不需要严格限制受力方向，设计容错高；
编织织物层间结合更好，抗冲击、抗分层优于 UD 单向板；
表面自带网格编织纹理，外观稳定；
热塑性基体，可热铆、热焊接、二次热压成型；
耐湿热，高温高湿环境强度衰减远小于环氧碳布板。
