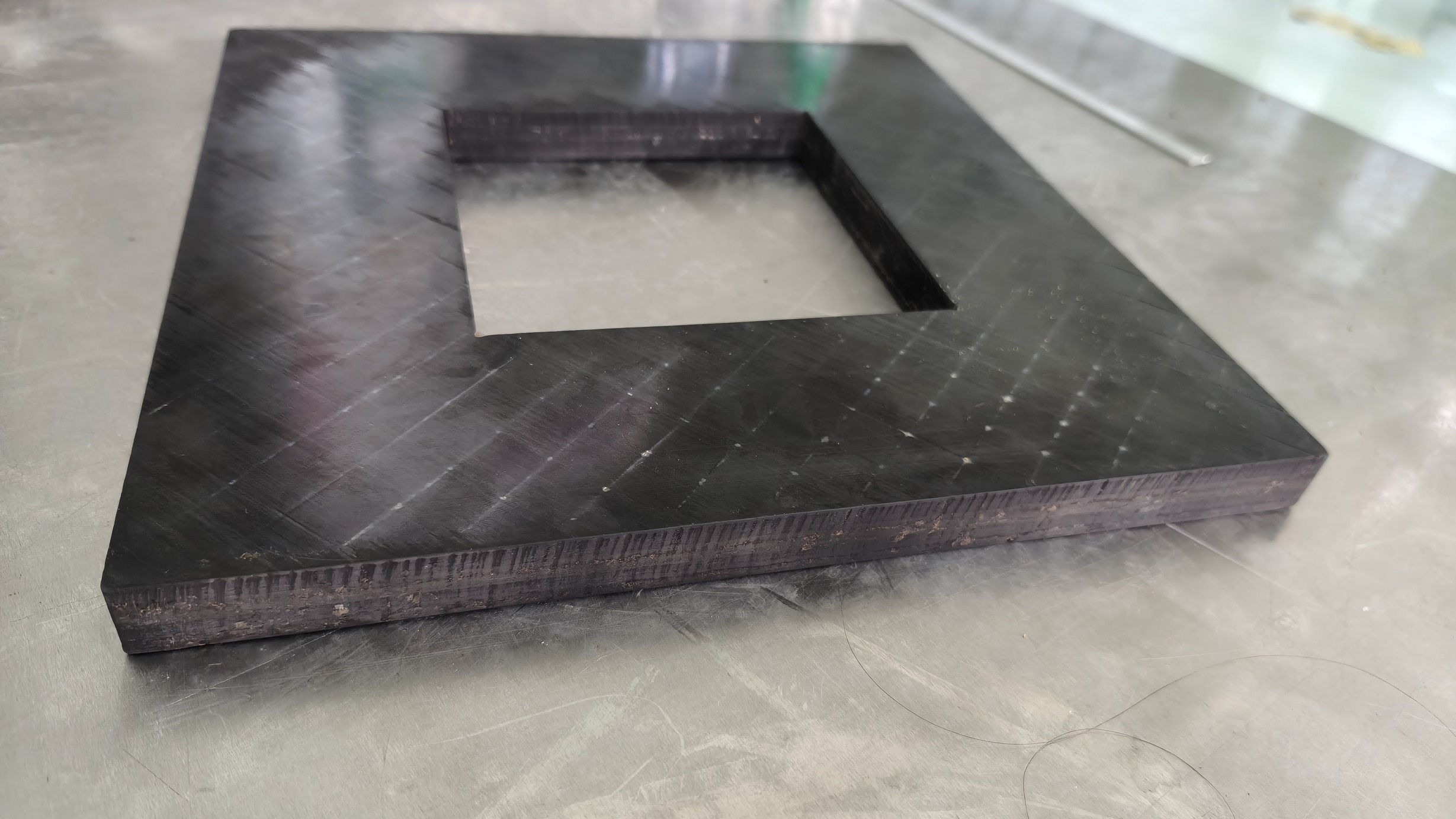

单向碳纤维增强 PEEK 热塑性层板，UD-PEEK 厚板
属于热塑性连续纤维复合材料，基体为 PEEK（聚醚醚酮），增强相为单向连续碳纤维（全部纤维沿同一个方向排布）；和前面环氧碳纤维板最大区别：基体不是环氧树脂，是可熔融反复加工的 PEEK 树脂。单向厚板就是把多层 UD 单向预浸带叠层热压，做成较厚的实心板材，厚度一般≥5mm，最高可做到 30~40mm。
一、材料结构
增强相：单向连续碳纤维（T700 / T800 / T1100，12K 为主），所有纤维沿 0° 同向排布；
基体：PEEK（聚醚醚酮，半结晶热塑性高分子，熔点 Tm≈343℃，Tg≈143℃）
单层原料：UD 单向预浸带（单层 0.14mm 左右，PEEK 充分浸润碳纤维）
厚板成型：大量单层 UD 带同向叠层，高温高压（370~400℃）热压固结，压实成整块厚板；
特点：极强各向异性：沿纤维方向（0°）强度模量极高；垂直纤维方向（90°）强度很低。 若铺层改为 [0/90/±45] 准各向同性，则叫准各向同性 CF/PEEK 板，不属于纯单向厚板。
二、典型性能参数（T700 CF/PEEK 单向厚板，纤维体积含量～59%）
密度：1.58 g/cm³
0° 拉伸强度：≈2200 MPa；0° 拉伸模量：≈130 GPa
90° 横向拉伸强度仅≈82 MPa，模量≈9.2 GPa（横向很弱，单向板核心特征）
长期连续使用温度：260~280℃；短时峰值可承受 300℃+
热膨胀：0° 方向极低；90° 方向热膨胀系数明显更大
耐湿热：远优于环氧 CFRP，高温高湿环境不会吸水导致层间强度大幅衰减
韧性：抗冲击、抗分层优于环氧碳板；层间韧性高，损伤容限更好
化学稳定性：耐酸碱、耐油、耐水解，耐多数有机溶剂
三、优点
耐高温：远超普通环氧 CFRP（环氧一般≤120℃）；
热塑性，可二次热弯 / 热压成型，废料可回收；
耐湿热、抗疲劳、抗分层，冲击后损伤扩展慢；
低蠕变，高温下尺寸稳定性好；
耐腐蚀、耐蒸汽水解，适合海洋、油汽、高温潮湿工况。
